Masilight

Sistema portátil de iluminação e padronização fotográfica para dentistas

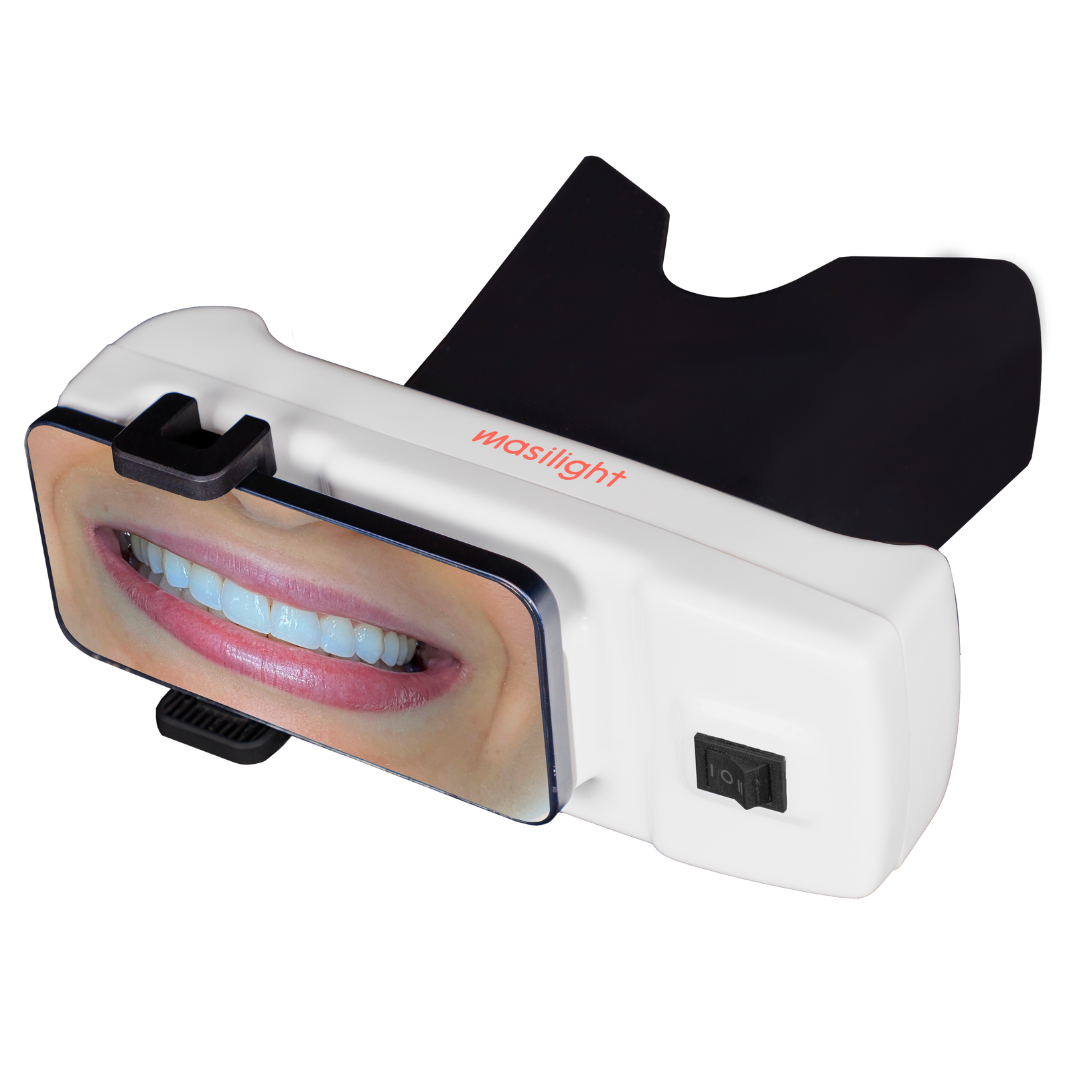

O Masilight é um dispositivo que transforma seu smartphone em uma ferramenta completa para fotografia odontológica.

Desenvolvido especialmente para dentistas, ele oferece iluminação constante, bilateral e uniforme, essencial para capturas precisas de detalhes dentários em qualquer ambiente.

Desenvolvido pelo Dentista Msc PhD Dr. Marco Masioli

Conteúdo da Embalagem

• 1 MasiLight

• 1 Cabo USB-C

• 2 Cones (preto e branco)

Acionamento da Iluminação

O Masilight conta com uma chave de três posições para acionamento da iluminação (fig. ) conforme o seguinte:

• Direita: Luz ultra-violeta (UV)

• Centro: Desligado

• Esquerda: Luz branca (WH)

Descarregamento completo da bateria

O Masilight conta com sistema de segurança que corta o fornecimento de alimentação para os LEDs ao atingir níveis críticos de bateria. Logo, não haverá redução na intensidade de brilho, apenas a interrupção. Nesse caso, conecte o cabo USB para carregamento da bateria.

Carregamento da bateria:

Para carregar o Masilight conecte o cabo USB-C a uma fonte de energia com tensão nominal de 5VDC. Recomendamos a utilização de carregadores de celular com corrente nominal de, pelo menos, 2.1A, ou portas USB tipo Power Share.

Indicação do carregamento da bateria:

O MasiLight possui indicação luminosa, visível pelos recortes da tampa inferior (fig. ), que indica o status de carregamento:

• Vermelho: carregando

• Azul: totalmente carregado

Instrução de uso:

Para obter as tomadas intraorais mais comuns, é aconselhável que tenha em mãos: dois afastadores em “C”, dois afastadores em “C” recortados, um afastador em V e um espelho para fotografias oclusais.

Acessórios e paciente prontos, sugerimos iniciar as tomadas fotográficas básicas na seguinte ordem: fotos de sorriso (frontal e lateral), intraorais frontais, intraorais laterais, oclusal superior e oclusal inferior.

Fotos de sorriso com o paciente deitado*: na cadeira posicione o MasiLight o mais próximo possível da área a ser fotografada, ajuste o Zoom do celular para o enquadramento desejado e faça as fotos de sorriso frontal e lateral pedindo ao paciente para posicionar a cabeça para a frente e para os lados. Inicie por essa tomada pois é de fácil execução e as demais pode remover o batom ou marcar os lábios .

Fotografias intraorais frontais: Posicione um par de afastadores em C retraindo as bochechas e peça para o paciente segurá-los. Posicione o MasiLight à frente das arcadas, o mais próximo possível da área a ser fotografada, ajuste o Zoom do celular para o enquadramento desejado.

Fotografias intraorais laterais: Com um afastador em V tensionado do lado a ser fotografado e um em C sem tencionar do lado oposto, posicione o MasiLight lateralmente às arcadas, o mais próximo possível da área a ser fotografada; ajuste o Zoom do celular para o enquadramento desejado e faça a fotografia de um dos lados. Trocando os afastadores de lado, fotografe o outro lado.

Fotografias Oclusais: Com afastadores recortados, afaste o lábio superior, insira o espelho oclusal, posicione o MasiLight o mais próximo possível da imagem a ser fotografada, ajuste o Zoom do celular para o enquadramento desejado e fotografe as oclusais dos dentes superiores. A seguir afaste o lábio inferior e posicione o espelho oclusal. Posicione o MasiLight o mais próximo possível da imagem a ser fotografada, ajuste o Zoom do celular para o enquadramento desejado para fotografar as oclusais dos dentes inferiores. Para evitar o embaçamento dos espelhos nas fotografias oclusais peça ao paciente para respirar pelo nariz e aplique um jato de ar no espelho.

OBS: Nas fotografias padrão acima utilize a luz branca. Para detecção de fluorescência pode-se fazer as fotografias com a mesma técnica, apenas desligando a luz branca e ligando a luz UV.
